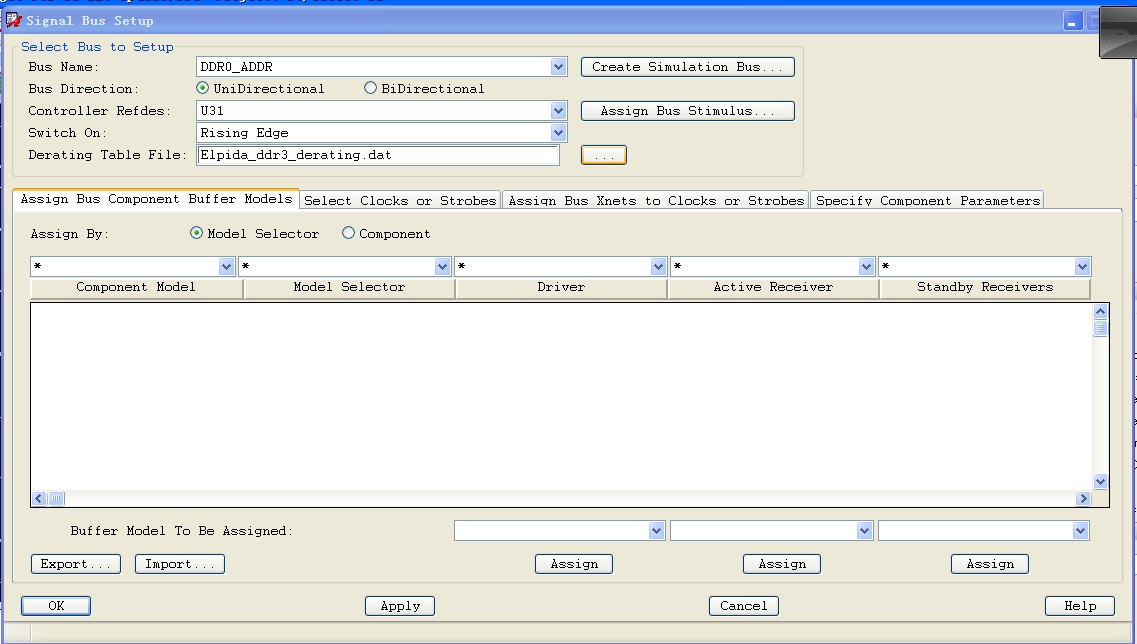

版主你好，我按（Allegro PCB SI - 一步一步学会使用Bus Analysis.docx）这个教程学习SI，操作到（ 2.5.3 指定缓冲器模型（Assign Bus Component Buffer Models） 在IBIS模型中，每一个管脚可能带有多个缓冲器模型，定义了此管脚可以通过软件或硬件配置（寄存器） 实现的多种IO特性。例如说，Elpida的edj2108bcse.ibs模型中对于数据信号管脚，就定义了iobuf34、iobuf40、 iobuf48、odt20、odt30、odt40、odt60和odt120八种缓冲器模型，分别对应了不同的输出阻抗和输入ODT配置。 在本案例中，由于内存控制器，即TI的DSP芯片，可以通过调节寄存器控制地址类信号和时钟信号的输出 电流、转折速率等特性，所以信号管脚包含了众多的缓冲器模型。指定寄存器默认选择参数所对应的缓冲器模 型DM816X_Model_100。而DRAM处，地址类信号和时钟信号的输入缓冲器唯一，无需指定。 在Signal Bus Setup对话框中选择Assign Bus Component Buffer Models栏，在Driver、Active Receiver和 Standby Receiver栏中都通过下拉菜单选择DM816X_Model_100。 这一步，我操作不下去了， 缓冲模型是不是要到那里下载，我电脑上没有这个模型，已经卡在这里操作不下去了，求版主帮助，谢谢 |
发表于 2011-11-17 16:36:39
发表于 2011-11-23 18:43:12
楼主
